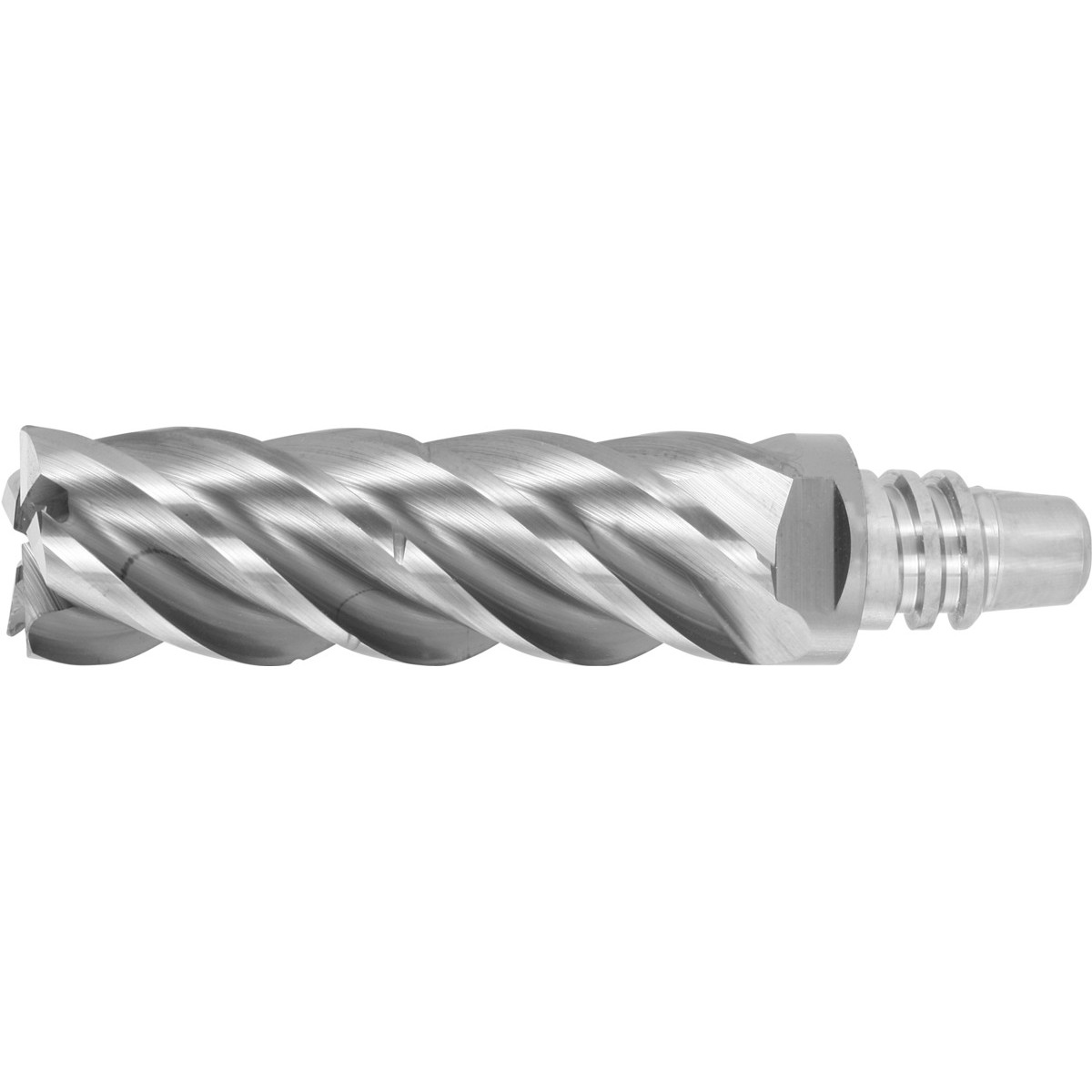

TPC 铣头，带断屑槽 3×D

商品编号

210344

商城价

登录后，查看您的会员价格

未税价

（税率13%）

配送

上海市至

服务

霍夫曼发货并提供售后服务。

品牌

GARANT

⌀ D f8

数据表

查看

数量

库存

订货：货期详询

物料号

210344 10

210344 12

210344 16

210344 20

45° 情况下的倒角宽度	修正系数 f_z	倒角刀尖角	刀柄尺寸	切刃直径 D	切削刃长度 L₂	切削宽度	切屑平均厚度 h_max，针对抗拉强度 < 900 N/mm² 的钢 TPC 铣削加工	切边时的最大切割深度 a_{p max}	头部长度 l	最大切弧角

0.2mm	2.5	45degrees	10mm	10mm	30mm	8mm	0.045mm	30mm	35.5mm	32.86degrees
0.24mm	2.5	45degrees	12mm	12mm	36mm	9.6mm	0.045mm	36mm	43mm	32.86degrees
0.32mm	2.5	45degrees	16mm	16mm	48mm	12.8mm	0.06mm	48mm	56mm	32.86degrees
0.4mm	2.5	45degrees	20mm	20mm	60mm	16mm	0.075mm	60mm	70mm	32.86degrees

销售价	数量

2266.71
2744.73
4733.86
7278.12

霍夫曼

商品详情

商品名称：TPC 铣头，带断屑槽 3×D

商品编号：210344 10

提示

h_max：表中给出的数据为最大值。
传统铣削的切削值请查阅切削加工手册，编号 110020。
a_e _最大 = 0.08×D，用于 TPC 加工。

技术说明

专门为 TPC 应用而设计的铣刀头。

技术参数

螺旋角特征

不相同

内冷式

否

刀具材料

整体硬质合金

切刃数 Z

标准

工厂标准

型号

类型

HB730

横向进给方向

水平、倾斜和垂直

铣削加工的切宽 a_e

0.05×D，针对切边mm

切削加工策略

TPC

螺纹升角

45degrees

属性

45° 情况下的倒角宽度

0.2mm

修正系数 f_z

2.5

倒角刀尖角

45degrees

刀柄尺寸

10mm

切刃直径 D

10mm

切削刃长度 L₂

30mm

切削宽度

8mm

切屑平均厚度 h_max，针对抗拉强度 < 900 N/mm² 的钢 TPC 铣削加工

0.045mm

切边时的最大切割深度 a_{p max}

30mm

头部长度 l

35.5mm

最大切弧角

32.86degrees

45° 情况下的倒角宽度

0.24mm

修正系数 f_z

2.5

倒角刀尖角

45degrees

刀柄尺寸

12mm

切刃直径 D

12mm

切削刃长度 L₂

36mm

切削宽度

9.6mm

切屑平均厚度 h_max，针对抗拉强度 < 900 N/mm² 的钢 TPC 铣削加工

0.045mm

切边时的最大切割深度 a_{p max}

36mm

头部长度 l

43mm

最大切弧角

32.86degrees

45° 情况下的倒角宽度

0.32mm

修正系数 f_z

2.5

倒角刀尖角

45degrees

刀柄尺寸

16mm

切刃直径 D

16mm

切削刃长度 L₂

48mm

切削宽度

12.8mm

切屑平均厚度 h_max，针对抗拉强度 < 900 N/mm² 的钢 TPC 铣削加工

0.06mm

切边时的最大切割深度 a_{p max}

48mm

头部长度 l

56mm

最大切弧角

32.86degrees

45° 情况下的倒角宽度

0.4mm

修正系数 f_z

2.5

倒角刀尖角

45degrees

刀柄尺寸

20mm

切刃直径 D

20mm

切削刃长度 L₂

60mm

切削宽度

16mm

切屑平均厚度 h_max，针对抗拉强度 < 900 N/mm² 的钢 TPC 铣削加工

0.075mm

切边时的最大切割深度 a_{p max}

60mm

头部长度 l

70mm

最大切弧角

32.86degrees

应用

干

有条件适用

湿，最大

适用

钢材抗拉强度 < 750 N/mm²

适用

钢材抗拉强度 < 1100 N/mm²

适用

Ti 抗拉强度 > 850 N/mm²

有条件适用

灰铸铁（球墨铸铁）

适用

湿，最小

有条件适用

空气

适用

钢材抗拉强度 < 1400 N/mm²

有条件适用

INOX 抗拉强度 < 900 N/mm²

适用

油

有条件适用

钢材硬度 < 60 HRC

有条件适用

钢材抗拉强度 < 500 N/mm²

适用

INOX 抗拉强度 > 900 N/mm²

有条件适用

钢材抗拉强度 < 900 N/mm²

适用

钢材硬度 < 55 HRC

有条件适用
