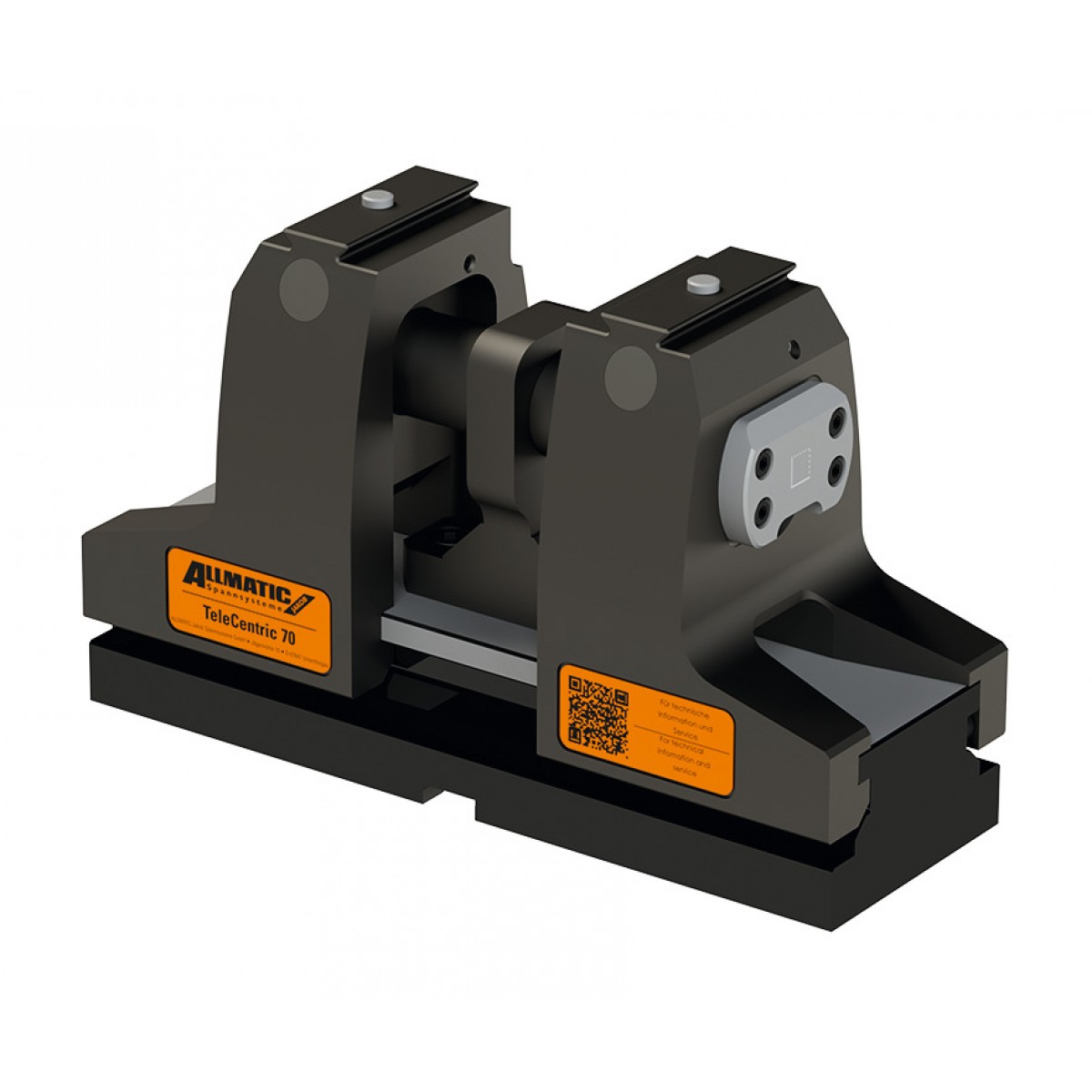

5 轴夹紧装置 TeleCentric-霍夫曼Hoffmann

5 轴夹紧装置 TeleCentric

商品编号

361255

商城价

登录后，查看您的会员价格

未税价

（税率13%）

配送

上海市至

服务

霍夫曼发货并提供售后服务。

品牌

Allmatic

型号

数据表

查看

数量

库存

订货：货期详询

物料号

361255 70K

361255 70M

361255 125

主体高度 c

夹紧范围 S1

夹紧范围 S2

宽度 B

扳手开口度尺寸

最大夹力

最大扭矩

槽宽 n H7

系列

重量

长度 L

颜色代码，针对配套适用的配件

高度 h

168.9mm

16mm - 85mm

66mm - 135mm

94mm

14mm

30kN

45Nm

20mm

TeleCentric

17.5kg

286mm

TeleCentric

27.1mm

168.9mm

49mm - 150mm

99mm - 200mm

94mm

14mm

30kN

45Nm

20mm

TeleCentric

19.5kg

351mm

TeleCentric

27.1mm

178.9mm

44mm - 165mm

106mm - 227mm

125mm

14mm

40kN

60Nm

20mm

TeleCentric

35kg

398mm

27.1mm

销售价	数量

0.00
0.00
47076.01

霍夫曼

商品详情

商品名称：5 轴夹紧装置 TeleCentric

商品编号：361255 70K

技术说明

特别适用于 5 轴加工中心。
可采取常规装夹和强力装夹方式。
伸缩轴、干扰轮廓保持不变。
对心，编程方便，不存在零点偏移。
工件的可通达性不受装夹宽度的影响。
对称设计 = 工件保持在中心并且平行。材料的余量会对称分布。
通过快速锁扣，无需工具就能以每对卡爪耗时少于 10 秒的速度更换卡爪。
便于维护保养的伸缩轴，确保恒定的装夹力。
量产标配安装孔 25H6 M10，用于中心距 200 的零点装夹系统。
集成刻度环，用于中心位置的精调。
45 Nm 条件下装夹力 30 kN 呈线性。

可选附件

扭力扳手，编号 656050 规格尺寸 120；6 角螺丝起子批头，编号 643330 规格尺寸 14；顶爪，编号 361258 − 361264；夹爪，编号 360750 规格尺寸 125/160；对齐和固定组件，编号 360530；夹持螺栓，编号 360025 规格尺寸 25M10 或 25M10/138。

供货范围

用于运输的支承板、手摇曲柄、快速入门指南。

技术参数

规格

零点夹紧系统

属性

主体高度 c

168.9mm

夹紧范围 S1

16mm - 85mm

夹紧范围 S2

66mm - 135mm

宽度 B

94mm

扳手开口度尺寸

14mm

最大夹力

30kN

最大扭矩

45Nm

槽宽 n H7

20mm

系列

TeleCentric

重量

17.5kg

长度 L

286mm

颜色代码，针对配套适用的配件

TeleCentric

高度 h

27.1mm

主体高度 c

168.9mm

夹紧范围 S1

49mm - 150mm

夹紧范围 S2

99mm - 200mm

宽度 B

94mm

扳手开口度尺寸

14mm

最大夹力

30kN

最大扭矩

45Nm

槽宽 n H7

20mm

系列

TeleCentric

重量

19.5kg

长度 L

351mm

颜色代码，针对配套适用的配件

TeleCentric

高度 h

27.1mm

主体高度 c

178.9mm

夹紧范围 S1

44mm - 165mm

夹紧范围 S2

106mm - 227mm

宽度 B

125mm

扳手开口度尺寸

14mm

最大夹力

40kN

最大扭矩

60Nm

槽宽 n H7

20mm

系列

TeleCentric

重量

35kg

长度 L

398mm

颜色代码，针对配套适用的配件

高度 h

27.1mm
