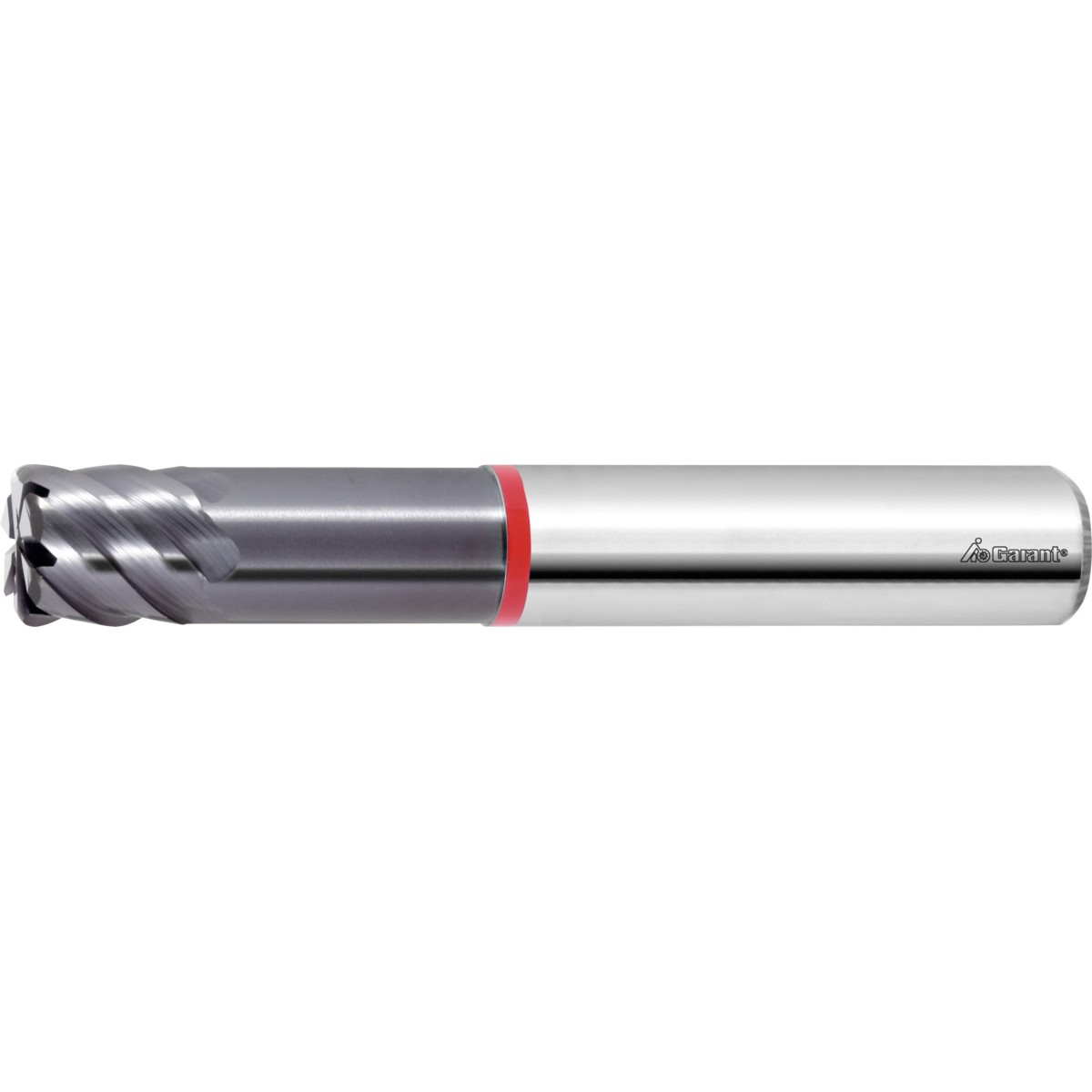

整体硬质合金牛鼻铣刀 HPC-霍夫曼Hoffmann

整体硬质合金牛鼻铣刀 HPC

商品编号

206324

商城价

登录后，查看您的会员价格

未税价

（税率13%）

配送

上海市至

服务

霍夫曼发货并提供售后服务。

品牌

GARANT

⌀ D_C / R₁

数据表

查看

数量

库存

订货：货期详询

物料号

206324 6/0,5

206324 8/0,5

206324 10/1,0

206324 12/1,0

修正系数 f_z

刀柄

切刃半径 R₁

切刃直径 D_C

切削刃长度 L_c

切槽时的最大切割深度 a_{p max}

切边时的最大切割深度 a_{p max}

总长度 L

悬伸长度 L₁，包括颈位在内

柄直径 D_s

螺纹升角

进给量 f_z，针对硬度 < 70 HRC 的钢的仿形铣削

进给量 f_z，针对硬度 < 70 HRC 的钢的修边加工

颈位直径 D₁

齿数 Z

1.25

DIN 6535 HA，带 h6

0.5mm

6mm

0.3mm

6mm

50mm

18mm

6mm

45degrees

0.048mm

5.85mm

1.25

DIN 6535 HA，带 h6

0.5mm

8mm

0.4mm

8mm

60mm

24mm

8mm

45degrees

0.06mm

7.85mm

1.25

DIN 6535 HA，带 h6

1mm

10mm

0.5mm

10mm

70mm

30mm

10mm

45degrees

0.07mm

9.7mm

1.25

DIN 6535 HA，带 h6

1mm

12mm

0.6mm

12mm

75mm

36mm

12mm

45degrees

0.08mm

11.7mm

销售价	数量

2228.16
2737.00
3669.90
4641.35

霍夫曼

商品详情

商品名称：整体硬质合金牛鼻铣刀 HPC

商品编号：206324 8/0,5

应用

采用特殊的高硬加工刃型，特别适合加工硬度 60 HRC 至 70 HRC 的淬硬材料。
用于圆周铣削时的精加工工序。
（只有在切削深度较低时才适合端面加工）。

技术说明

GARANT Diabolo 70：
特殊的整体硬质合金基底材料，特别高的抗断裂强度，同时又具备最佳的耐磨损性，确保了理想的过程可靠性。
创新研发的纳米晶体高科技涂层，适合开展最高 70 HRC 的高硬铣削加工。特别适合工具和模具加工领域的连续使用。
公差：

切刃半径：R₁ = ±0.02 mm。

技术参数

内冷式

否

涂层

TiAlN

铣削加工的切宽 a_e

0.05×D，针对切边 0.05×D，针对仿形铣削 -

型号

横向进给方向

水平、倾斜和垂直

公差，公称直径

0 / −0.02

切削加工策略

HPC

刀具材料

整体硬质合金

标准

工厂标准

属性

修正系数 f_z

1.25

刀柄

DIN 6535 HA，带 h6

切刃半径 R₁

0.5mm

切刃直径 D_C

6mm

切削刃长度 L_c

6mm

切槽时的最大切割深度 a_{p max}

0.3mm

切边时的最大切割深度 a_{p max}

6mm

总长度 L

50mm

悬伸长度 L₁，包括颈位在内

18mm

柄直径 D_s

6mm

螺纹升角

45degrees

进给量 f_z，针对硬度 < 70 HRC 的钢的仿形铣削

0.048mm

进给量 f_z，针对硬度 < 70 HRC 的钢的修边加工

0.048mm

颈位直径 D₁

5.85mm

齿数 Z

修正系数 f_z

1.25

刀柄

DIN 6535 HA，带 h6

切刃半径 R₁

0.5mm

切刃直径 D_C

8mm

切削刃长度 L_c

8mm

切槽时的最大切割深度 a_{p max}

0.4mm

切边时的最大切割深度 a_{p max}

8mm

总长度 L

60mm

悬伸长度 L₁，包括颈位在内

24mm

柄直径 D_s

8mm

螺纹升角

45degrees

进给量 f_z，针对硬度 < 70 HRC 的钢的仿形铣削

0.06mm

进给量 f_z，针对硬度 < 70 HRC 的钢的修边加工

0.06mm

颈位直径 D₁

7.85mm

齿数 Z

修正系数 f_z

1.25

刀柄

DIN 6535 HA，带 h6

切刃半径 R₁

1mm

切刃直径 D_C

10mm

切削刃长度 L_c

10mm

切槽时的最大切割深度 a_{p max}

0.5mm

切边时的最大切割深度 a_{p max}

10mm

总长度 L

70mm

悬伸长度 L₁，包括颈位在内

30mm

柄直径 D_s

10mm

螺纹升角

45degrees

进给量 f_z，针对硬度 < 70 HRC 的钢的仿形铣削

0.07mm

进给量 f_z，针对硬度 < 70 HRC 的钢的修边加工

0.07mm

颈位直径 D₁

9.7mm

齿数 Z

修正系数 f_z

1.25

刀柄

DIN 6535 HA，带 h6

切刃半径 R₁

1mm

切刃直径 D_C

12mm

切削刃长度 L_c

12mm

切槽时的最大切割深度 a_{p max}

0.6mm

切边时的最大切割深度 a_{p max}

12mm

总长度 L

75mm

悬伸长度 L₁，包括颈位在内

36mm

柄直径 D_s

12mm

螺纹升角

45degrees

进给量 f_z，针对硬度 < 70 HRC 的钢的仿形铣削

0.08mm

进给量 f_z，针对硬度 < 70 HRC 的钢的修边加工

0.08mm

颈位直径 D₁

11.7mm

齿数 Z

应用

钢材硬度 < 67 HRC

适用

干

适用

空气

适用

钢材硬度 < 65 HRC

适用

钢材硬度 < 70 HRC

适用

钢材硬度 < 60 HRC

有条件适用
