物料号 |
209806 3 |
209806 4 |
209806 5 |
209806 6 |
209806 8 |
209806 10 |
209806 12 |
209806 16 |
修正系数 fz |

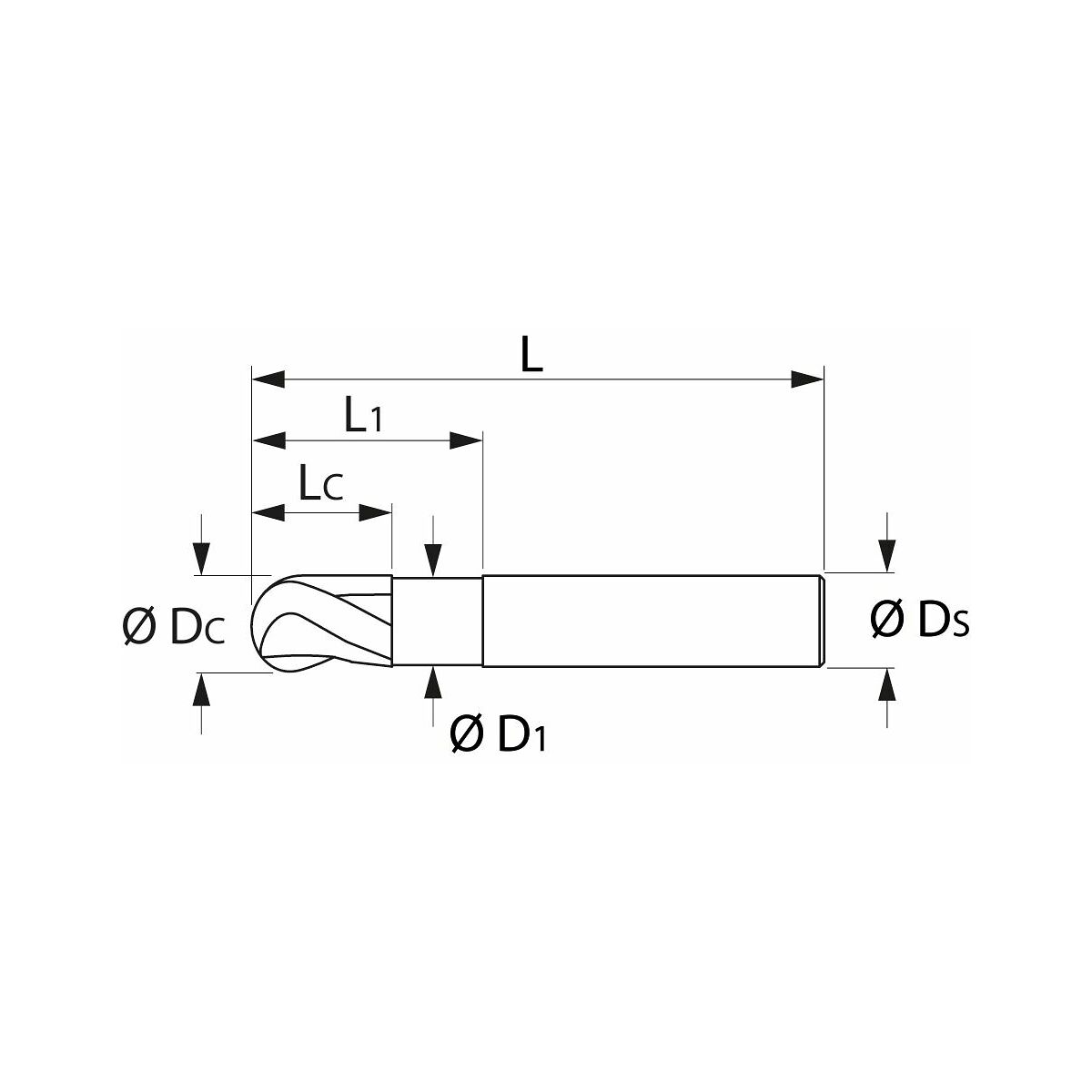

刀柄 |
切刃直径 DC |
切削刃长度 Lc |
切割深度 ap min |
切边时的最大切割深度 ap max |

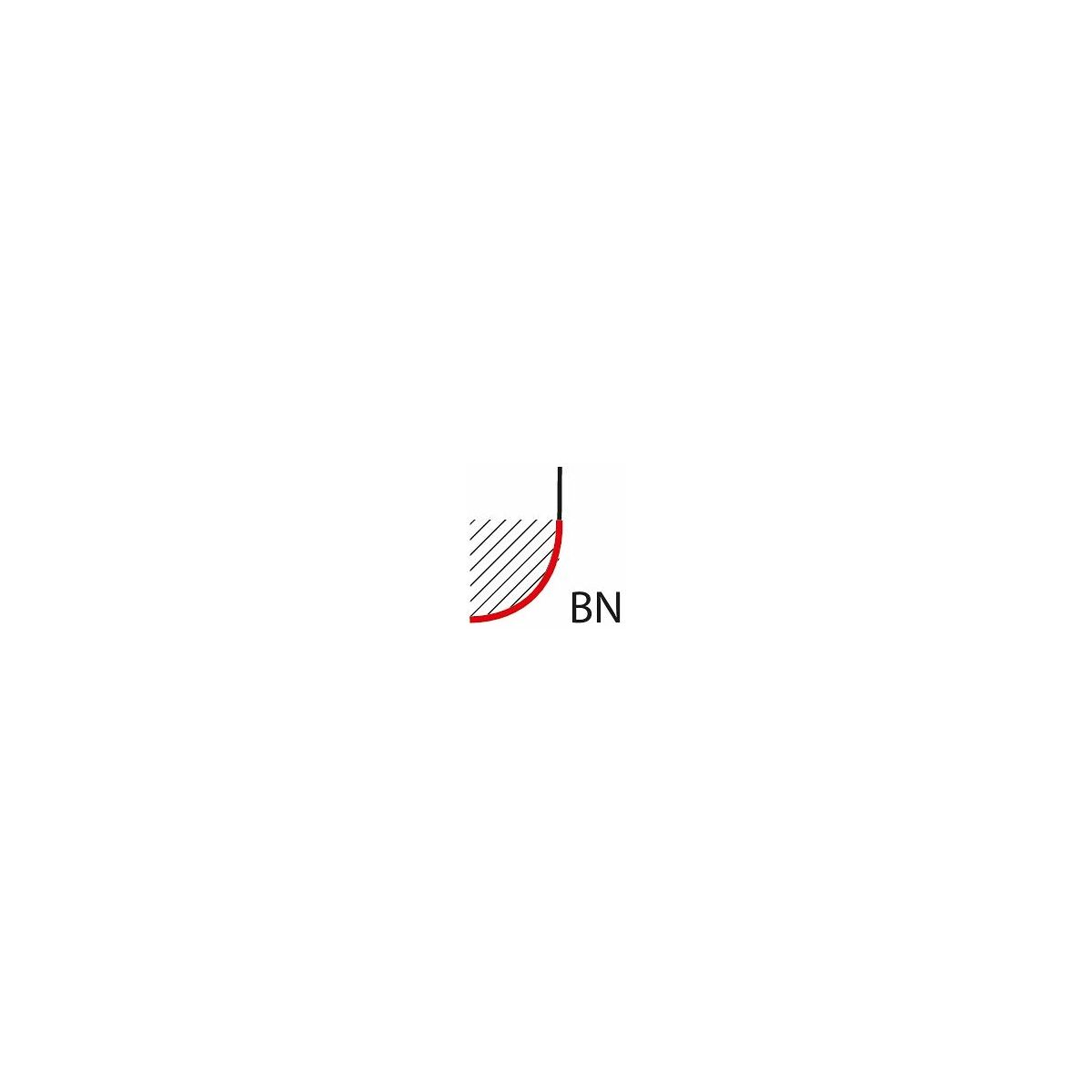

半径 R |
总长度 L |
悬伸长度 L1,包括颈位在内 |
柄直径 Ds |
轴向前角刀具 |
进给量 fz,针对石墨的仿形铣削 |
进给量 fz,针对石墨的修边加工 |
进给量 fz,针对铸铝的仿形铣削 |
进给量 fz,针对铸铝的修边加工 |
颈位直径 D1 |
齿数 Z |
1.25
| DIN 6535 HA,带 h6
| 3mm
| 2.5mm
| 0.05mm
| 0.15mm
| 1.5mm
| 60mm
| 9mm
| 6mm
| 0degrees
| 0.1mm
| 0.06mm
| 0.05mm
| 0.03mm
| 2.8mm
| 2
|
1.25
| DIN 6535 HA,带 h6
| 4mm
| 2.5mm
| 0.05mm
| 0.2mm
| 2mm
| 60mm
| 15mm
| 6mm
| 0degrees
| 0.1mm
| 0.06mm
| 0.05mm
| 0.03mm
| 3.8mm
| 2
|
1.25
| DIN 6535 HA,带 h6
| 5mm
| 3mm
| 0.05mm
| 0.25mm
| 2.5mm
| 60mm
| 15mm
| 6mm
| 0degrees
| 0.12mm
| 0.08mm
| 0.07mm
| 0.04mm
| 4.6mm
| 2
|
1.25
| DIN 6535 HA,带 h6
| 6mm
| 6mm
| 0.05mm
| 0.3mm
| 3mm
| 80mm
| 15mm
| 6mm
| 0degrees
| 0.12mm
| 0.08mm
| 0.07mm
| 0.04mm
| 5.5mm
| 2
|
1.25
| DIN 6535 HA,带 h6
| 8mm
| 10mm
| 0.05mm
| 0.4mm
| 4mm
| 80mm
| 20mm
| 8mm
| 0degrees
| 0.14mm
| 0.09mm
| 0.08mm
| 0.05mm
| 7.4mm
| 2
|
1.25
| DIN 6535 HA,带 h6
| 10mm
| 10mm
| 0.05mm
| 0.5mm
| 5mm
| 80mm
| 26mm
| 10mm
| 0degrees
| 0.14mm
| 0.1mm
| 0.09mm
| 0.06mm
| 9.4mm
| 2
|
1.25
| DIN 6535 HA,带 h6
| 12mm
| 10mm
| 0.05mm
| 0.6mm
| 6mm
| 100mm
| 35mm
| 12mm
| 0degrees
| 0.14mm
| 0.1mm
| 0.09mm
| 0.06mm
| 11.2mm
| 2
|
1.25
| DIN 6535 HA,带 h6
| 16mm
| 10mm
| 0.05mm
| 0.8mm
| 8mm
| 125mm
| 35mm
| 16mm
| 0degrees
| 0.15mm
| 0.11mm
| 0.1mm
| 0.07mm
| 15mm
| 2
|
