| 物料号 |
| 211807 40/3 |
| 211807 42/3 |
| 211807 50/4 |
| 211807 52/3 |
| 211807 63/4 |
| 211807 66/4 |

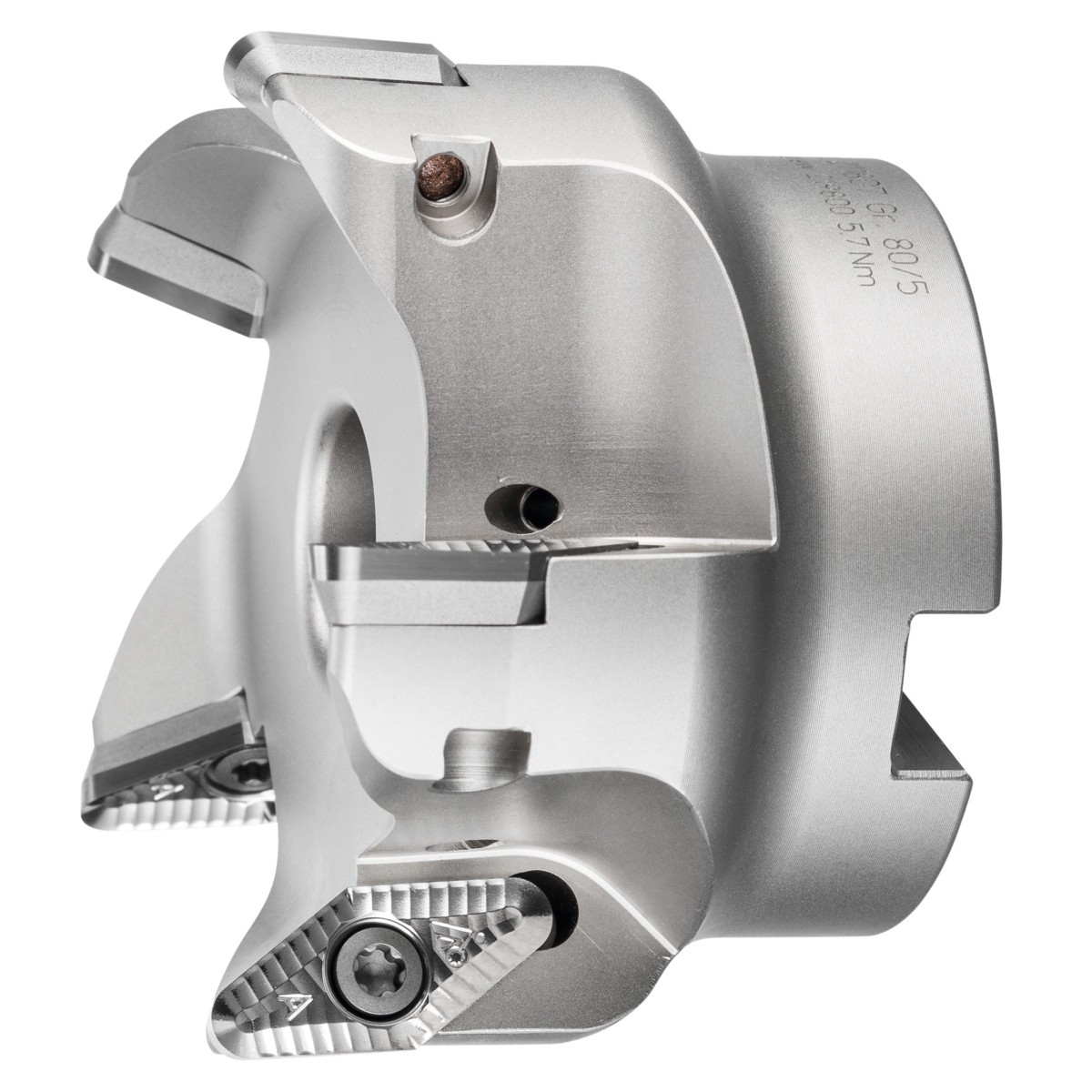

| 211807 80/5 |
切刃数 Z |
切刃直径 DC |
圆周插补铣削 ap |
圆周插补铣削直径 Dmax |
圆周插补铣削直径 Dmin |
坡道斜度 αmax |
坡道长度 L，针对 αmax |
安装孔直径 |
总长度 L总 |
转位刀片螺栓套件 |
配套适用的转位刀片 |
3
40mm
8mm
74.5mm
57.6mm
17.7degrees
46.9mm
16mm
55mm
219800（20IP；5.7 Nm）
VCG.2205
| ||||||||||
3
42mm
8mm
78.6mm
61.5mm
16.7degrees
50mm
16mm
55mm
219800（20IP；5.7 Nm）
VCG.2205
| ||||||||||
4
50mm
10mm
94.5mm
75.9mm
14.9degrees
56.5mm
22mm
55mm
219800（20IP；5.7 Nm）
VCG.2205
| ||||||||||
3
52mm
10mm
98.6mm
79.6mm
14.1degrees
59.8mm
22mm
55mm
219800（20IP；5.7 Nm）
VCG.2205
| ||||||||||
4
63mm
10mm
120.6mm
101.7mm
11degrees
77.3mm
22mm
55mm
219800（20IP；5.7 Nm）
VCG.2205
| ||||||||||
4
66mm
10mm
126.6mm
107.7mm
10.3degrees
82.4mm
27mm
55mm
219800（20IP；5.7 Nm）
VCG.2205
| ||||||||||
5
80mm
10mm
154.6mm
135.7mm
8.2degrees
103.7mm
27mm
55mm
219800（20IP；5.7 Nm）
VCG.2205
|
