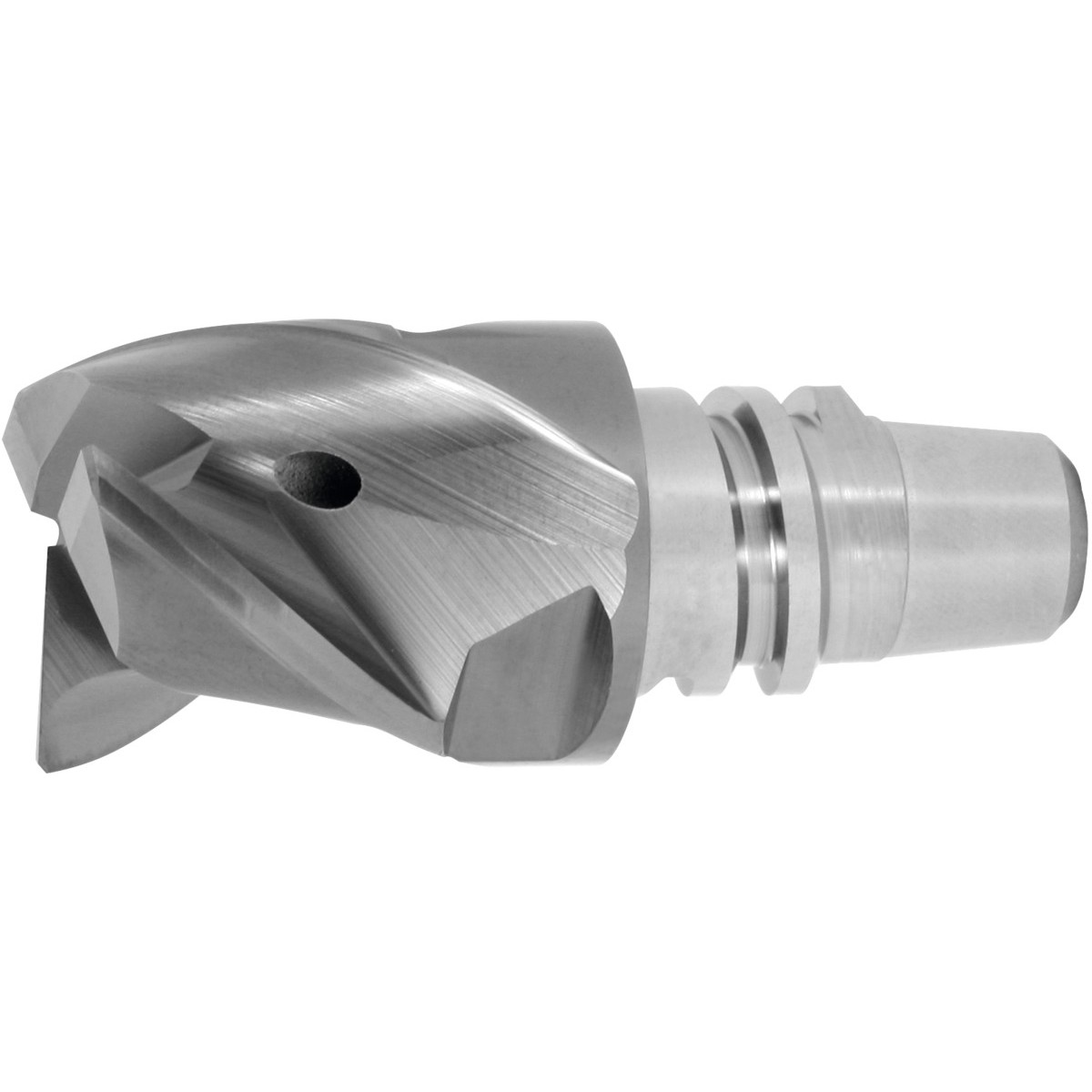

方肩铣刀头，45° 倒角，带有内冷

商品编号

210100

商城价

登录后，查看您的会员价格

未税价

（税率13%）

配送

上海市至

服务

霍夫曼发货并提供售后服务。

品牌

GARANT

直径 D h10

数据表

查看

数量

库存

订货：货期详询

物料号

210100 10

210100 12

210100 16

210100 20

210100 25

45° 情况下的倒角宽度	修正系数 f_z	倒角刀尖角	刀柄尺寸	切刃直径 D	切削刃长度 L₂	切槽时的最大切割深度 a_{p max}	切边时的最大切割深度 a_{p max}	头部长度 l	进给量 f_z，针对抗拉强度 < 900 N/mm² 的钢的修边加工	进给量 f_z，针对抗拉强度 < 900 N/mm² 的钢的开槽铣削

0.2mm	1.25	45degrees	10mm	10mm	7.5mm	7.5mm	7.5mm	13mm	0.06mm	0.04mm
0.24mm	1.25	45degrees	12mm	12mm	9mm	9mm	9mm	16mm	0.07mm	0.05mm
0.32mm	1.25	45degrees	16mm	16mm	12mm	12mm	12mm	20mm	0.08mm	0.06mm
0.4mm	1.25	45degrees	20mm	20mm	15mm	15mm	15mm	25mm	0.1mm	0.08mm
0.5mm	1.25	45degrees	24mm	25mm	19mm	19mm	19mm	32mm	0.12mm	0.09mm

销售价	数量

1196.51
1323.00
1871.11
2671.96
3454.02

霍夫曼

商品详情

商品名称：方肩铣刀头，45° 倒角，带有内冷

商品编号：210100 10

提示

应用参考值，针对 a_{p 最大} ≤ 0.5×D。

技术参数

横向进给方向

水平、倾斜和垂直

切刃数 Z

铣削加工的切宽 a_e

0.3×D，针对切边全槽加工，切深 1×Dmm mm - mm mm

内冷式

是

标准

工厂标准

刀具材料

整体硬质合金

类型

HB730

型号

切削加工策略

HPC

螺纹升角

40degrees

切刃间距

不相同

属性

45° 情况下的倒角宽度

0.2mm

修正系数 f_z

1.25

倒角刀尖角

45degrees

刀柄尺寸

10mm

切刃直径 D

10mm

切削刃长度 L₂

7.5mm

切槽时的最大切割深度 a_{p max}

7.5mm

切边时的最大切割深度 a_{p max}

7.5mm

头部长度 l

13mm

进给量 f_z，针对抗拉强度 < 900 N/mm² 的钢的修边加工

0.06mm

进给量 f_z，针对抗拉强度 < 900 N/mm² 的钢的开槽铣削

0.04mm

45° 情况下的倒角宽度

0.24mm

修正系数 f_z

1.25

倒角刀尖角

45degrees

刀柄尺寸

12mm

切刃直径 D

12mm

切削刃长度 L₂

9mm

切槽时的最大切割深度 a_{p max}

9mm

切边时的最大切割深度 a_{p max}

9mm

头部长度 l

16mm

进给量 f_z，针对抗拉强度 < 900 N/mm² 的钢的修边加工

0.07mm

进给量 f_z，针对抗拉强度 < 900 N/mm² 的钢的开槽铣削

0.05mm

45° 情况下的倒角宽度

0.32mm

修正系数 f_z

1.25

倒角刀尖角

45degrees

刀柄尺寸

16mm

切刃直径 D

16mm

切削刃长度 L₂

12mm

切槽时的最大切割深度 a_{p max}

12mm

切边时的最大切割深度 a_{p max}

12mm

头部长度 l

20mm

进给量 f_z，针对抗拉强度 < 900 N/mm² 的钢的修边加工

0.08mm

进给量 f_z，针对抗拉强度 < 900 N/mm² 的钢的开槽铣削

0.06mm

45° 情况下的倒角宽度

0.4mm

修正系数 f_z

1.25

倒角刀尖角

45degrees

刀柄尺寸

20mm

切刃直径 D

20mm

切削刃长度 L₂

15mm

切槽时的最大切割深度 a_{p max}

15mm

切边时的最大切割深度 a_{p max}

15mm

头部长度 l

25mm

进给量 f_z，针对抗拉强度 < 900 N/mm² 的钢的修边加工

0.1mm

进给量 f_z，针对抗拉强度 < 900 N/mm² 的钢的开槽铣削

0.08mm

45° 情况下的倒角宽度

0.5mm

修正系数 f_z

1.25

倒角刀尖角

45degrees

刀柄尺寸

24mm

切刃直径 D

25mm

切削刃长度 L₂

19mm

切槽时的最大切割深度 a_{p max}

19mm

切边时的最大切割深度 a_{p max}

19mm

头部长度 l

32mm

进给量 f_z，针对抗拉强度 < 900 N/mm² 的钢的修边加工

0.12mm

进给量 f_z，针对抗拉强度 < 900 N/mm² 的钢的开槽铣削

0.09mm

应用

空气

适用

钢材硬度 < 60 HRC

有条件适用

INOX 抗拉强度 < 900 N/mm²

适用

Ti 抗拉强度 > 850 N/mm²

有条件适用

灰铸铁（球墨铸铁）

适用

钢材抗拉强度 < 500 N/mm²

适用

油

有条件适用

干

有条件适用

湿，最小

有条件适用

钢材抗拉强度 < 1100 N/mm²

适用

INOX 抗拉强度 > 900 N/mm²

有条件适用

钢材抗拉强度 < 900 N/mm²

适用

钢材抗拉强度 < 1400 N/mm²

有条件适用

湿，最大

适用

钢材硬度 < 55 HRC

有条件适用

钢材抗拉强度 < 750 N/mm²

适用
