机用丝锥 -霍夫曼Hoffmann

机用丝锥

商品编号

138110

商城价

登录后，查看您的会员价格

未税价

（税率13%）

配送

上海市至

服务

霍夫曼发货并提供售后服务。

品牌

GARANT

NPT

数据表

查看

数量

库存

订货：货期详询

物料号

138110 1-11,5

138110 1/2-14

138110 1/4-18

138110 1/8-27

138110 1/16-27

138110 3/4-14

138110 3/8-18

切刃数 Z

切割角

底孔最小深度

底孔直径 A

底孔直径 B

总长度 L

排屑槽数量

柄四边 □

柄直径 D_s

校验量规直径 D_max + 0.05

每英寸螺距

螺纹深度

螺纹直径

螺纹规格

螺距

8degrees

27.4mm

29mm

28.6mm

170mm

20mm

25mm

29.69mm

11.5

58mm

33.228mm

1-11,5 NPT

2.209mm

8degrees

22.9mm

17.85mm

17.5mm

140mm

12mm

16mm

18.32mm

35.06mm

21.223mm

1/2-14 NPT

1.814mm

8degrees

17.5mm

11.1mm

10.75mm

100mm

9mm

11mm

11.36mm

22mm

13.616mm

1/4-18 NPT

1.411mm

8degrees

12mm

8.5mm

8.25mm

100mm

5.5mm

7mm

8.74mm

17mm

10.242mm

1/8-27 NPT

0.941mm

8degrees

12mm

6.15mm

5.95mm

90mm

4.9mm

6mm

6.39mm

15.8mm

7.895mm

1/16-27 NPT

0.941mm

8degrees

23mm

23.3mm

22.7mm

150mm

16mm

20mm

23.67mm

46.4mm

26.568mm

3/4-14 NPT

1.814mm

8degrees

17.6mm

9/16inch

14.1mm

110mm

9mm

12mm

14.8mm

29mm

17.055mm

3/8-18 NPT

1.411mm

销售价	数量

7412.99
3179.18
1994.69
1994.69
2246.82
5074.45
2560.21

霍夫曼

商品详情

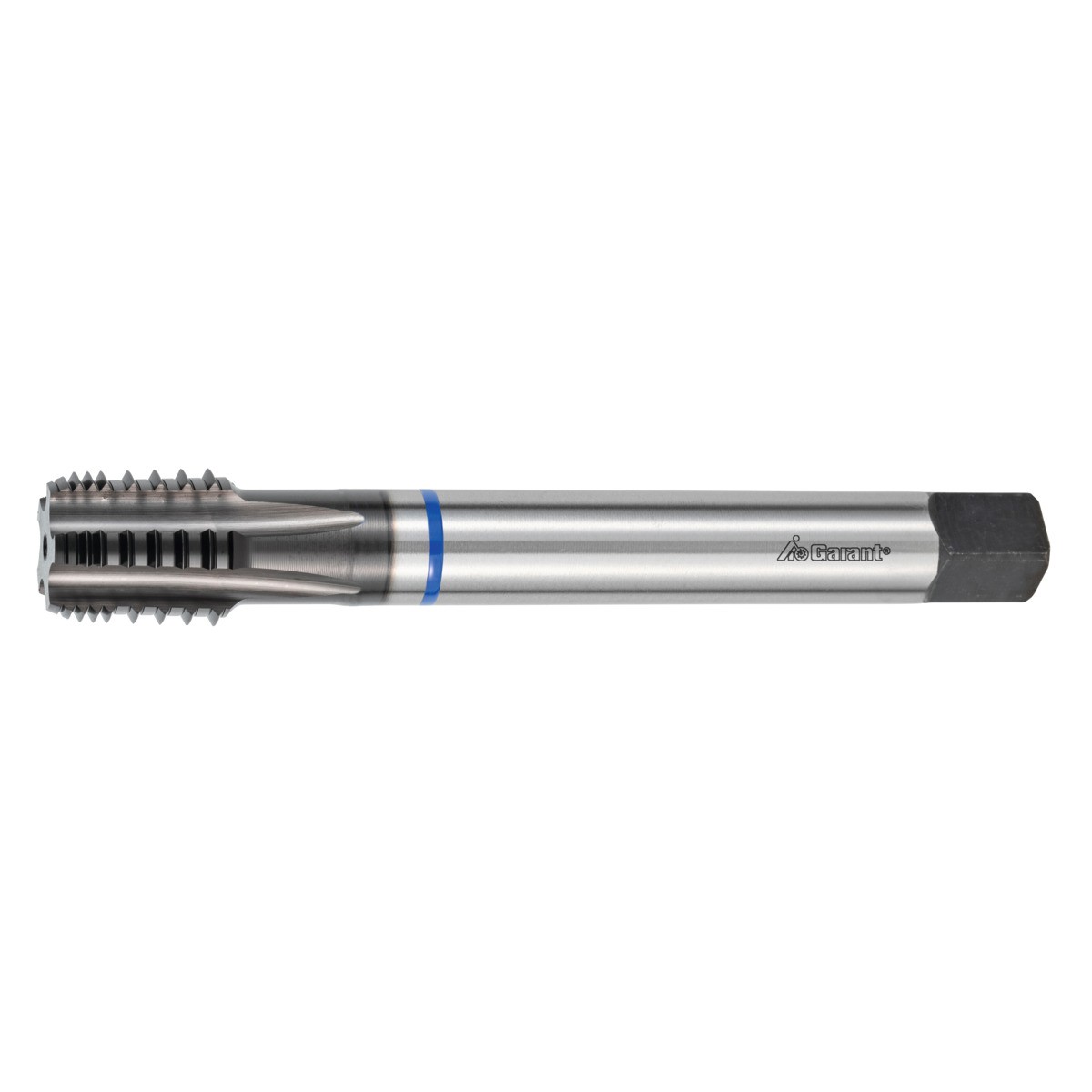

商品名称：机用丝锥

商品编号：138110 3/8-18

推荐

底孔直径 A：
预先加工圆柱形的钻孔，不使用铰刀。
底孔直径 B：
预先加工圆柱形的钻孔，然后使用锥形铰刀 1:16（参见编号 162650）进行铰孔。之后可以使用校验量规 D_·（参见表格）检查锥形孔直径。如果使用型号 B 预先加工底孔，则可以实现最具工艺可靠性的攻丝加工。

技术说明

特殊的 TiAlN 镀层 使用寿命。采用交错式导向螺纹：：减小扭矩并改善润滑剂分布。可以配合乳化剂使用（油脂含量至少 8%）。

应用

用于加工锥形管螺纹（NPT），符合 ANSI B1.20.1 标准要求，用于具有密封能力的螺纹。对于盲孔，应留意要求的最小深度（参见表格）。

技术参数

锥度比

1:16

锥度导程部分的形状

螺纹标准

ANSI B 1.20.1

标准

DIN 374

螺纹种类

NPT

刀具材料

HSS E

螺纹刀具种类

用于动态加工的机用丝锥

切削方向

右向

内冷式

否

螺纹断面角

60degrees

涂层

TiAlN

刀柄

圆柱形刀柄，带 h9

适用的钻孔类型

针对通孔和盲孔

属性

切刃数 Z

切割角

8degrees

底孔最小深度

27.4mm

底孔直径 A

29mm

底孔直径 B

28.6mm

总长度 L

170mm

排屑槽数量

柄四边 □

20mm

柄直径 D_s

25mm

校验量规直径 D_max + 0.05

29.69mm

每英寸螺距

11.5

螺纹深度

58mm

螺纹直径

33.228mm

螺纹规格

1-11,5 NPT

螺距

2.209mm

切刃数 Z

切割角

8degrees

底孔最小深度

22.9mm

底孔直径 A

17.85mm

底孔直径 B

17.5mm

总长度 L

140mm

排屑槽数量

柄四边 □

12mm

柄直径 D_s

16mm

校验量规直径 D_max + 0.05

18.32mm

每英寸螺距

螺纹深度

35.06mm

螺纹直径

21.223mm

螺纹规格

1/2-14 NPT

螺距

1.814mm

切刃数 Z

切割角

8degrees

底孔最小深度

17.5mm

底孔直径 A

11.1mm

底孔直径 B

10.75mm

总长度 L

100mm

排屑槽数量

柄四边 □

9mm

柄直径 D_s

11mm

校验量规直径 D_max + 0.05

11.36mm

每英寸螺距

螺纹深度

22mm

螺纹直径

13.616mm

螺纹规格

1/4-18 NPT

螺距

1.411mm

切刃数 Z

切割角

8degrees

底孔最小深度

12mm

底孔直径 A

8.5mm

底孔直径 B

8.25mm

总长度 L

100mm

排屑槽数量

柄四边 □

5.5mm

柄直径 D_s

7mm

校验量规直径 D_max + 0.05

8.74mm

每英寸螺距

螺纹深度

17mm

螺纹直径

10.242mm

螺纹规格

1/8-27 NPT

螺距

0.941mm

切刃数 Z

切割角

8degrees

底孔最小深度

12mm

底孔直径 A

6.15mm

底孔直径 B

5.95mm

总长度 L

90mm

排屑槽数量

柄四边 □

4.9mm

柄直径 D_s

6mm

校验量规直径 D_max + 0.05

6.39mm

每英寸螺距

螺纹深度

15.8mm

螺纹直径

7.895mm

螺纹规格

1/16-27 NPT

螺距

0.941mm

切刃数 Z

切割角

8degrees

底孔最小深度

23mm

底孔直径 A

23.3mm

底孔直径 B

22.7mm

总长度 L

150mm

排屑槽数量

柄四边 □

16mm

柄直径 D_s

20mm

校验量规直径 D_max + 0.05

23.67mm

每英寸螺距

螺纹深度

46.4mm

螺纹直径

26.568mm

螺纹规格

3/4-14 NPT

螺距

1.814mm

切刃数 Z

切割角

8degrees

底孔最小深度

17.6mm

底孔直径 A

9/16inch

底孔直径 B

14.1mm

总长度 L

110mm

排屑槽数量

柄四边 □

9mm

柄直径 D_s

12mm

校验量规直径 D_max + 0.05

14.8mm

每英寸螺距

螺纹深度

29mm

螺纹直径

17.055mm

螺纹规格

3/8-18 NPT

螺距

1.411mm

应用

钢材抗拉强度 < 750 N/mm²

适用

铜锌合金

有条件适用

湿，最大

适用

INOX 抗拉强度 < 900 N/mm²

适用

油

适用

灰铸铁（球墨铸铁）

有条件适用

铝金属（短切屑）

有条件适用

钢材抗拉强度 < 500 N/mm²

适用

钢材抗拉强度 < 900 N/mm²

适用

铝，塑料

有条件适用
