整体硬质合金短阶梯钻 180°-霍夫曼Hoffmann

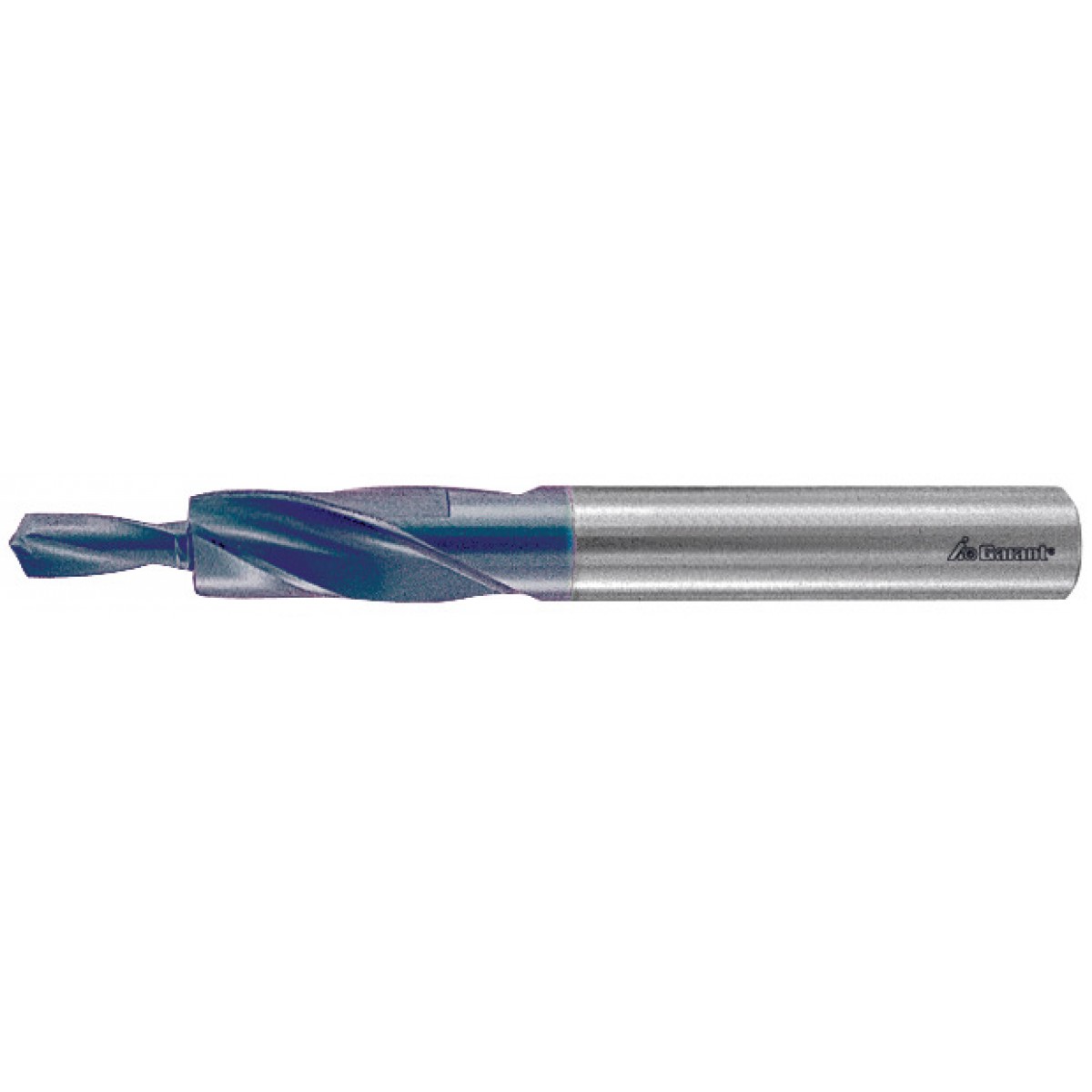

整体硬质合金短阶梯钻 180°

商品编号

125120

商城价

登录后，查看您的会员价格

未税价

（税率13%）

配送

上海市至

服务

霍夫曼发货并提供售后服务。

品牌

GARANT

用于螺拴

M3
M4
M5
M6
M8
M10

数据表

查看

数量

库存

订货：货期详询

物料号

125120 M3

125120 M4

125120 M5

125120 M6

125120 M8

125120 M10

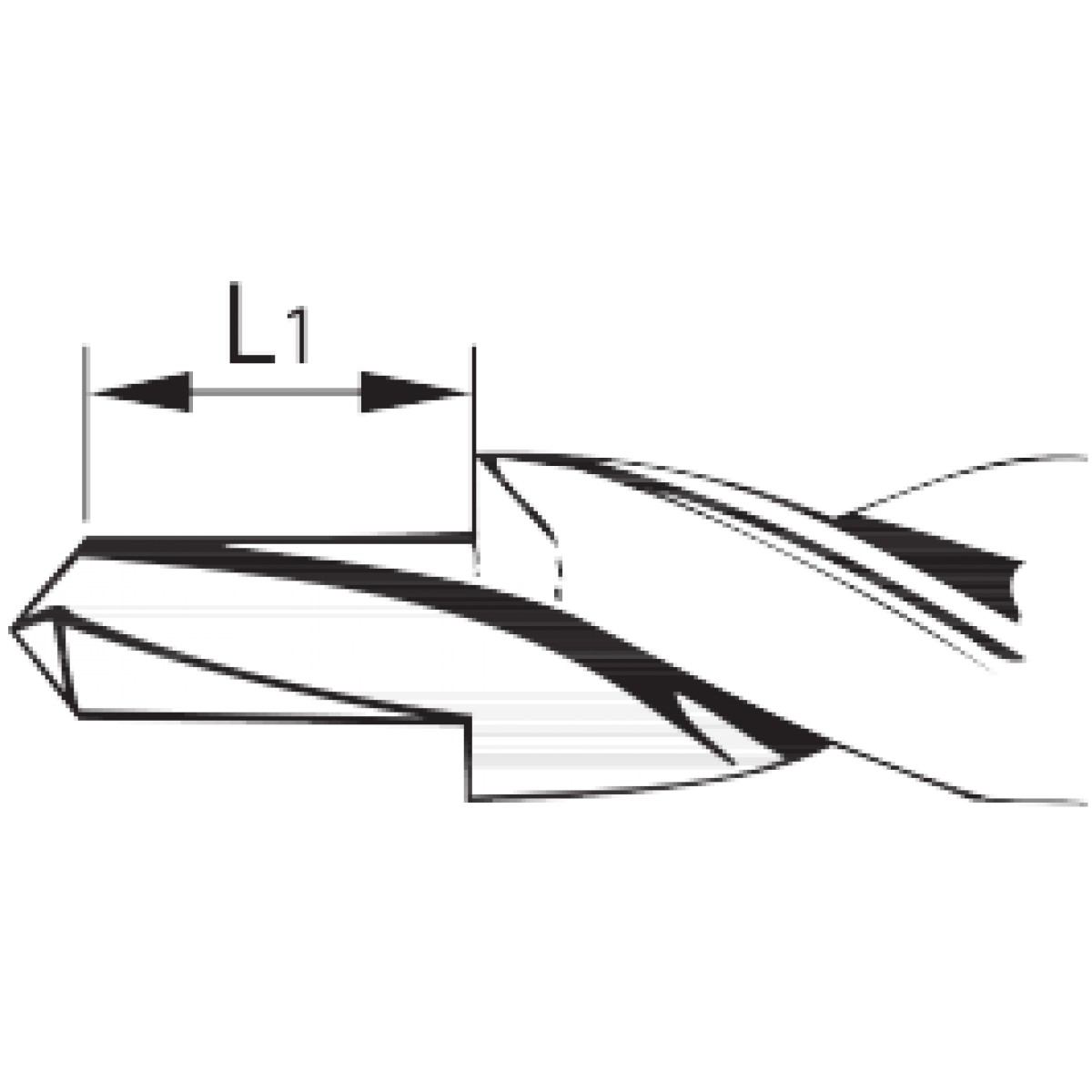

⌀ D₁ 第 1级，180° h8	⌀ D₂ 第 2级，180° h8	凸台高度 L₁ 1。级，180°	切刃数 Z	总长度 L	排屑槽长度 L_c	柄直径 D_s	用于螺拴	进给量 f，针对抗拉强度 < 1100 N/mm² 的钢件

3.4mm	6mm	9mm	2	64mm	28mm	6mm	M3	0.08mm/rev
4.5mm	8mm	11mm	2	79mm	37mm	8mm	M4	0.08mm/rev
5.5mm	10mm	13mm	2	89mm	43mm	10mm	M5	0.08mm/rev
6.6mm	11mm	15mm	2	102mm	55mm	12mm	M6	0.11mm/rev
9mm	15mm	19mm	2	115mm	65mm	16mm	M8	0.11mm/rev
11mm	18mm	23mm	2	123mm	62mm	18mm	M10	0.14mm/rev

销售价	数量

984.93
1511.86
2095.65
2836.61
4849.92
5837.86

霍夫曼

商品详情

商品名称：整体硬质合金短阶梯钻 180°

商品编号：125120 M4

技术说明

特别稳固，刃长符合 DIN 8376。钻头和锪孔直径 ⌀ 之间的极小同心度公差确保高精确同心度。

应用

适用于符合 DIN-ISO 273 标准的螺栓通孔和符合 DIN 74 标准第 2 页 H、J、K 型的锪孔。适用于符合 DIN 912、6912、7984 和 ISO 1207（DIN 84）标准的螺栓。

技术参数

标准

DIN 8376

刀柄

圆柱形刀柄

刀具材料

整体硬质合金

内冷式

否

公差，公称直径

型号

涂层

TiAlN

顶角

140degrees

锪孔台阶角度

180degrees

适用的钻孔类型

针对通孔和盲孔

属性

⌀ D₁ 第 1级，180° h8

3.4mm

⌀ D₂ 第 2级，180° h8

6mm

凸台高度 L₁ 1。级，180°

9mm

切刃数 Z

总长度 L

64mm

排屑槽长度 L_c

28mm

柄直径 D_s

6mm

用于螺拴

进给量 f，针对抗拉强度 < 1100 N/mm² 的钢件

0.08mm/rev

⌀ D₁ 第 1级，180° h8

4.5mm

⌀ D₂ 第 2级，180° h8

8mm

凸台高度 L₁ 1。级，180°

11mm

切刃数 Z

总长度 L

79mm

排屑槽长度 L_c

37mm

柄直径 D_s

8mm

用于螺拴

进给量 f，针对抗拉强度 < 1100 N/mm² 的钢件

0.08mm/rev

⌀ D₁ 第 1级，180° h8

5.5mm

⌀ D₂ 第 2级，180° h8

10mm

凸台高度 L₁ 1。级，180°

13mm

切刃数 Z

总长度 L

89mm

排屑槽长度 L_c

43mm

柄直径 D_s

10mm

用于螺拴

进给量 f，针对抗拉强度 < 1100 N/mm² 的钢件

0.08mm/rev

⌀ D₁ 第 1级，180° h8

6.6mm

⌀ D₂ 第 2级，180° h8

11mm

凸台高度 L₁ 1。级，180°

15mm

切刃数 Z

总长度 L

102mm

排屑槽长度 L_c

55mm

柄直径 D_s

12mm

用于螺拴

进给量 f，针对抗拉强度 < 1100 N/mm² 的钢件

0.11mm/rev

⌀ D₁ 第 1级，180° h8

9mm

⌀ D₂ 第 2级，180° h8

15mm

凸台高度 L₁ 1。级，180°

19mm

切刃数 Z

总长度 L

115mm

排屑槽长度 L_c

65mm

柄直径 D_s

16mm

用于螺拴

进给量 f，针对抗拉强度 < 1100 N/mm² 的钢件

0.11mm/rev

⌀ D₁ 第 1级，180° h8

11mm

⌀ D₂ 第 2级，180° h8

18mm

凸台高度 L₁ 1。级，180°

23mm

切刃数 Z

总长度 L

123mm

排屑槽长度 L_c

62mm

柄直径 D_s

18mm

用于螺拴

M10

进给量 f，针对抗拉强度 < 1100 N/mm² 的钢件

0.14mm/rev

应用

铝金属（短切屑）

适用

铜锌合金

适用

Ti 抗拉强度 > 850 N/mm²

适用

湿，最大

适用

铝金属含硅量 > 10%

适用

INOX 抗拉强度 < 900 N/mm²

适用

通用

适用

钢材抗拉强度 < 1400 N/mm²

适用

钢材抗拉强度 < 750 N/mm²

适用

干

有条件适用

钢材抗拉强度 < 1100 N/mm²

适用

铝，塑料

有条件适用

INOX 抗拉强度 > 900 N/mm²

适用

钢材抗拉强度 < 500 N/mm²

适用

灰铸铁（球墨铸铁）

有条件适用

钢材抗拉强度 < 900 N/mm²

适用
